RJ45插头有称为RJ45水晶头,主要用在网线的端接,RJ45水晶头分为非屏蔽和屏蔽两种,屏蔽水晶头和非屏蔽水晶头的规格是一样的,区别是屏蔽水晶头外围用屏蔽包层覆盖。
网站建设教程
网线的国际标准线序是分为T568B/T568A,网线布线接水晶头都要遵循着两种线序进行接线。在同一的工程布线标准中,一定要只采取一种接线线序,这是为了更好的规范布线,减少工作量,且在线路出现故障的时候,容易排查出问题。
直通线和交叉线是在RJ45水晶头中常见的两种接法,目前基本都是用直通线,在以前的设备端口收发线序是固定的,,而现在端口是可以自动校正,通信设备的RJ45接口都能自我适应,如果网线不匹配,可以自动翻转端口的接收和发射。所以一般都是用直通接法。

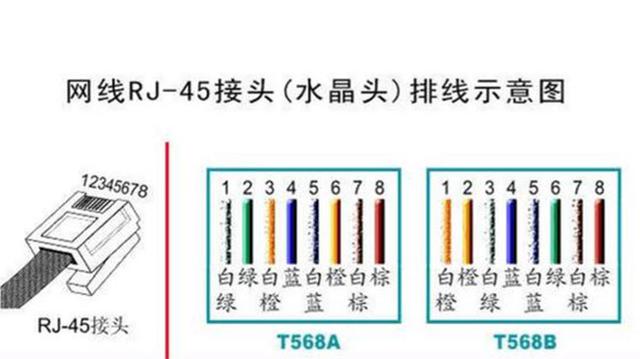

T568A从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B从左到右依次为:1-橙白百度seo网站优化、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
网线连接设备时,不同设备之间的连接用直通网站建设公司网线,同设备之间的连接用交叉用法。直通线和交叉线的具体接法是:
直通接法指的是两端的水晶头都是按T568B或者T568A的接法(就是两端都一样的接法)
交叉网线就是一端使用T568B,一端使用T568A的接法。
目前的网络环境下,并不需要纠结用直通线还是交叉线,基本已经统一用直通线,两端相同的线序(T568B/T568A)。如果不按国标线序接线,网线在传输网络时,大部分会出现信号衰减厉害,或者直接中断网络。
