继之前的ASRock「B660 Steel Legend」钢铁传奇后，华擎再推出一张Micro ATX版本的B660M Steel Legend，虽然体积缩小了，但规格与ATX版本相去不远，拥有了PCIe 5.0 x16、6个SATA、2个M.2、2.5 GbE LAN等扩充功能，并且使用主流的DDR4內存，想要入手12代Intel Core处理器的玩家，如果有Micro ATX的需求不妨可以参考看看。

规格

尺寸：Micro ATX(24.4 cm x 24.4 cm)

处理器支持：支持12th Gen Intel® Core™ 处理器

处理器脚位：LGA1700

CPU供电相：9电源相位设计

晶片组：Intel® B660

BIOS:128Mb AMI UEFI Legal BIOS

內存：4 x DIMM，MAX 128GB，DDR4 5000(OC)/3200 MHz

显示输出：HDMI 2.1(4K60Hz)、DisplayPort 1.4

扩充插槽：1 x PCIe 5.0 x16、2 x PCIe 3.0 x1、1 x M.2 Wi-Fi

储存端口：6 x SATA 6Gb/s、Hyper M.2_1 2280(CPU PCIe 4.0 x4)、M.2_2 2280(PCIe 4.0 x4 & SATA3 6.0 Gb/s)

网络：Dragon RTL8125BG 2.5GbE LAN

音讯：Realtek ALC897

USB端口：1 x USB 3.2 Gen 2×2 T网站seo优化软件ype C(前置扩充)、6 x USB 3.2 Gen 1(2个需扩充)、6 x USB 2.0(4个需扩充)

RGB:3 x ARGB 4-1pin、1 x RGB 4pin

FAN:1 x 4-pin CPU、3 x 4-pin Chassis/Water Pump FAN

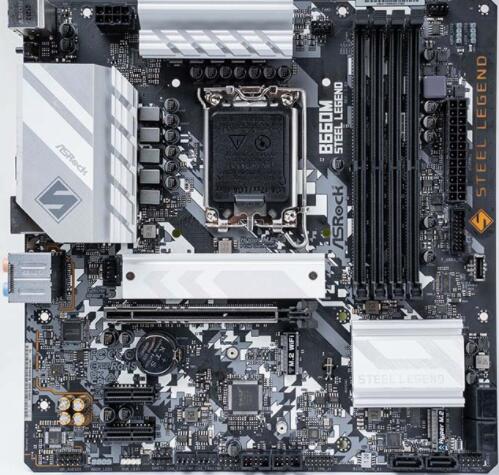

开箱

这次ASRock B660M Steel Legend仍采用Dr.MOS 9相供电设计，每组可提供最高50A输出，能满足12代Intel Core处理器所需的功耗，虽然是平价入门的主板，散热还是不马虎，VRM上有着两块散热片，帮助电子元件散热。

B660M Steel Legend为mATX的板子，但该有的不会少，內存采用4 DIMM DDR4，并支持XMP超频內存;扩充插槽部分有PCIe 5.0 x16和2 x PCIe 3.0，以及M.2 Wi-Fi扩充插槽。储存方面有2个M.2扩充，Hyper M.2_1采用CPU PCIe 4.0 x4频宽，M.2_2则支持PCIe 4.0 x4与SATA界面，还有6个SATA;网络则是Dragon RTL8125BG 2.5GbE LAN与音效Realtek ALC897等配置。

主板用料

B660M Steel Legend与ATX的版本着实差异不大，不过此次稍嫌可惜的是后I/O少了USB 3.2 Gen2 Type-C界面，但依旧保持着入门且够用的设计，在各方面都有所兼顾，接下来就拆下散热片看看内部的元件及细节。

BIOS功能
